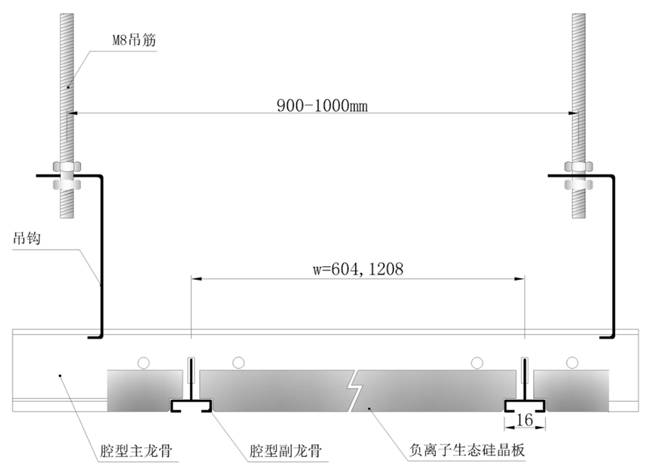

注: 1、此安装结构适合于600×600mm、600×1200mm、300×1200mm规格深边板使用 2、不同主副龙骨和吊钩搭配不同的面板 3、吊筋间距不超过1000mm,如间距超过1000mm,须加挂轻钢龙骨 4、无特殊要求,1200mm以上条形面板长方向为主龙骨走向 | 负离子生态硅晶板与腔型主龙骨组合示意图 |

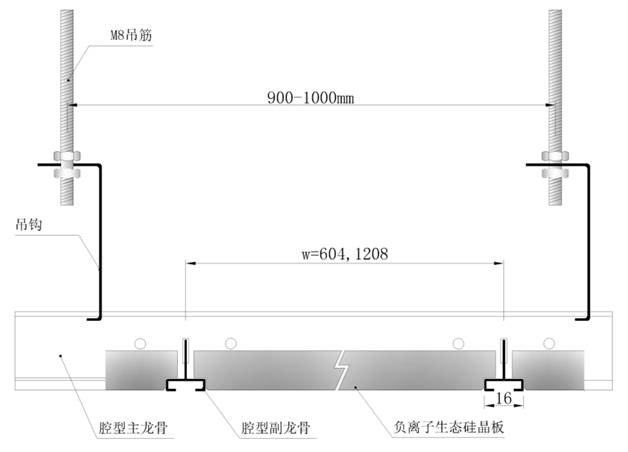

![]() 负离子生态硅晶板与腔型副龙骨组合示意图 |
![]() | ![]() | |
L型边龙骨收边示意图 | 线型边龙骨收边示意图 | W型边龙骨收边示意图 |

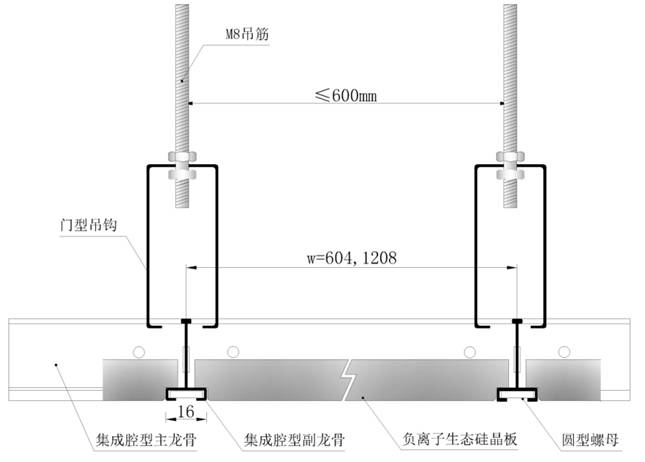

注: 1、集成腔型龙骨必须使用门型吊钩 2、吊筋间距小于等于600mm,特殊情况不能超过900mm 3、根据图纸确认集成腔型龙骨吊钩方向,集成腔型主副龙骨均可安装吊钩 4、安装集成腔型主副龙骨前必须提前预埋方型螺母 | ![]() |
