注：

1、防结露集成带壳体为主要承载力，上方两侧均需用吊筋固定

2、防结露集成带两侧均可收边，即装饰主副龙骨、负离子生态硅晶板安装时应平稳落在吊顶功能带收边处

3、施工时先安装防结露集成带壳体，再安装面板及格栅体和灯管

负离子生态硅晶板与防结露集成带组合示意图

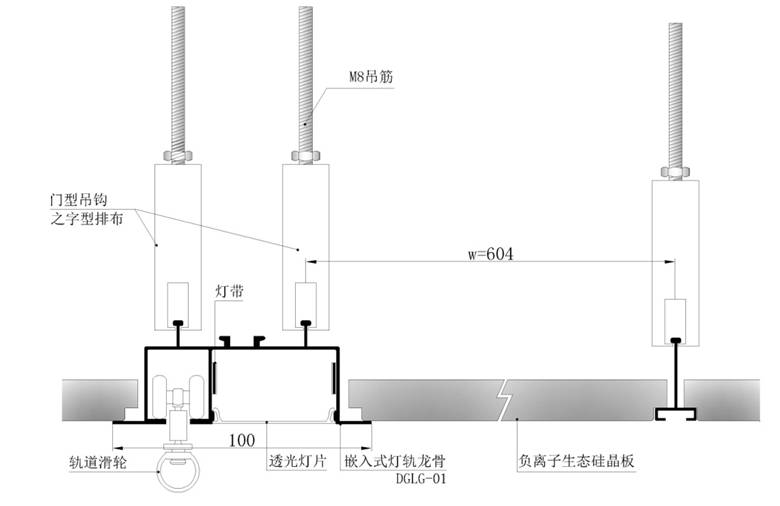

负离子生态硅晶板与灯轨龙骨组合示意图

注：

1、吊钩必须使用门型吊钩

2、吊筋、吊钩与隔帘龙骨采用“之”字吊装方法

3、嵌入式灯轨龙骨为隔帘轨道+灯带组合，如若在病房安装，安装前需

提前预埋轨道滑轮，按8个/米来配置

4、嵌入式灯轨龙骨与嵌入式灯轨龙骨连接时采用专用连接片连接

5、嵌入式灯带龙骨与嵌入式灯带龙骨连接时采用专用连接片连接

6、嵌入式灯轨、灯带龙骨两端需固定在墙面

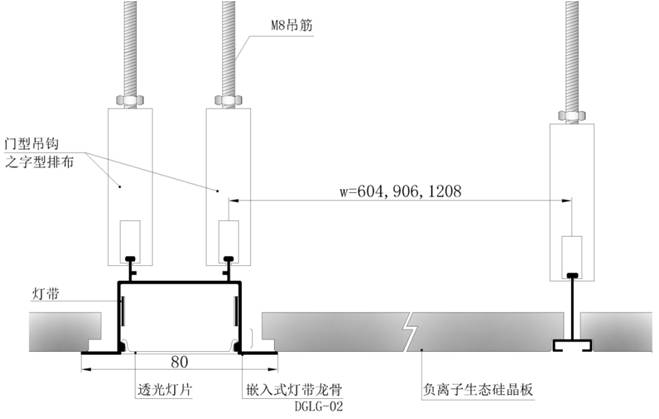

负离子生态硅晶板与灯带龙骨组合示意图
